1 前言

1.1 背景

隨著經濟的快速發展和城市化進程的加速，很多國道、省道都通到了邊遠地區，由于農業生產和農民出行的需要，無數的鄉間小路就與國道、省道形成了大大小小的平交路口，國道、省道沿途的平交路口異常的多。另外盤山公路受路面寬度，植被覆蓋和高差影響，極易產生視野盲區。而視野盲區又是造成交通事故的一大原因，每個交通參與者的安全意識參差不齊，加之現在交通流量及通行效率不斷增加，駕駛者極易麻痹從而導致車輛超速行駛，造成探頭交通事故。

1.2 產品簡介

HLSWT由鄭州衡量科技股份有限公司自行研發、設計、生產。主要用于彎道車輛預警，T形或Y形平交路口，十字平交路口等場合。利用窄波束雷達精準檢測視野盲區內的車輛；無線通訊技術雙機交互；聲光報警醒目提示；云數據上傳平臺互聯。安全預警終端具有主動探測、主動提醒、聲光多重報警，云端互聯等特點，可以有效的降低交通事故的發生并實時感知道路通行狀態。

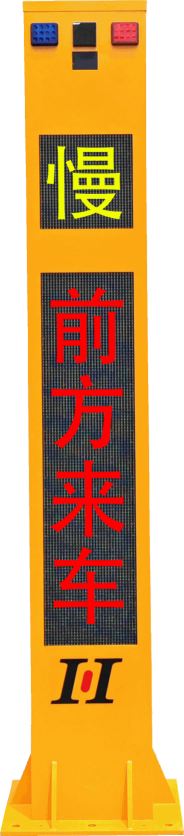

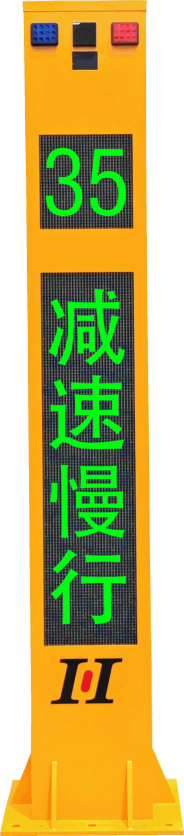

圖1 設備外觀圖

2 技術參數

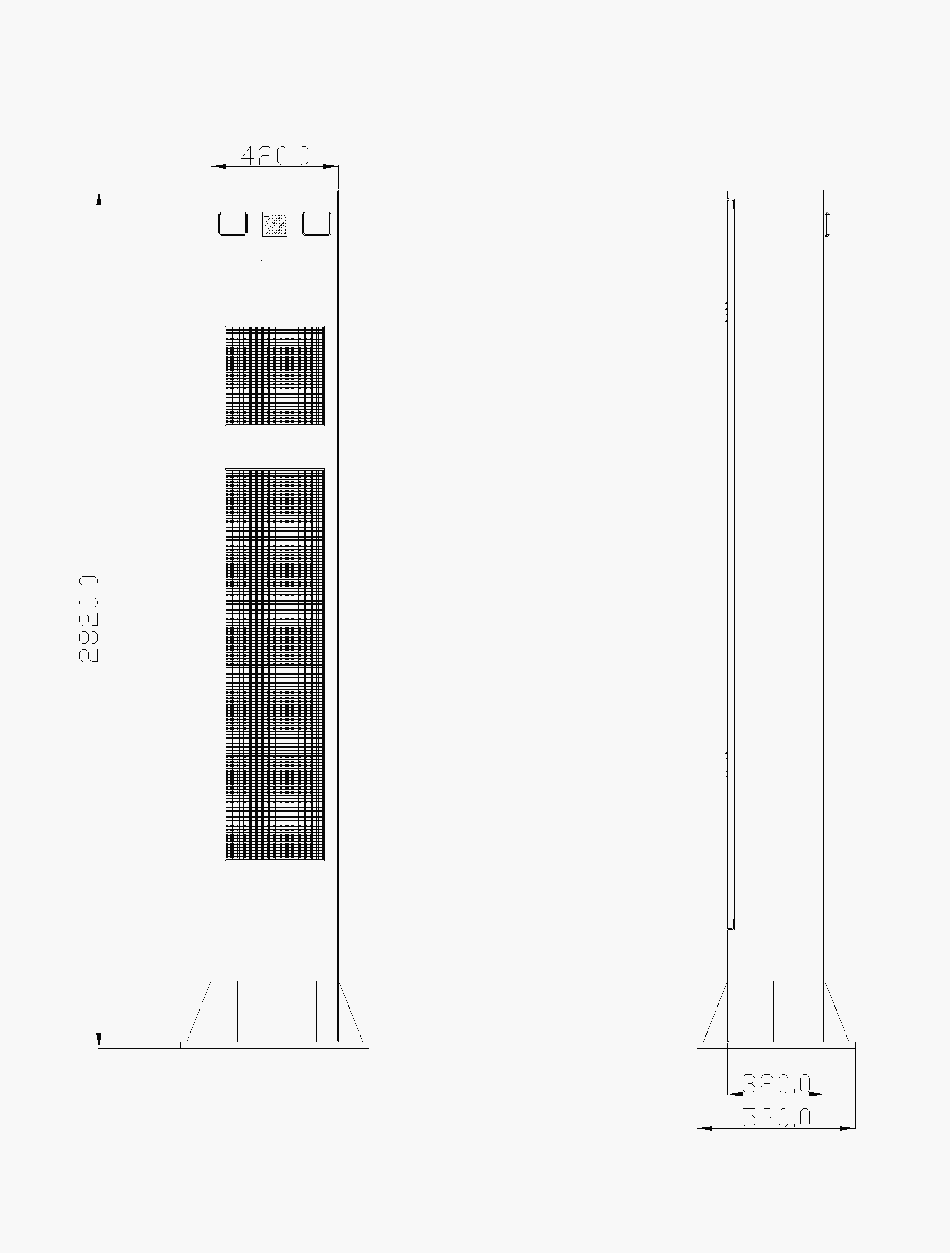

圖2安裝定位尺寸圖

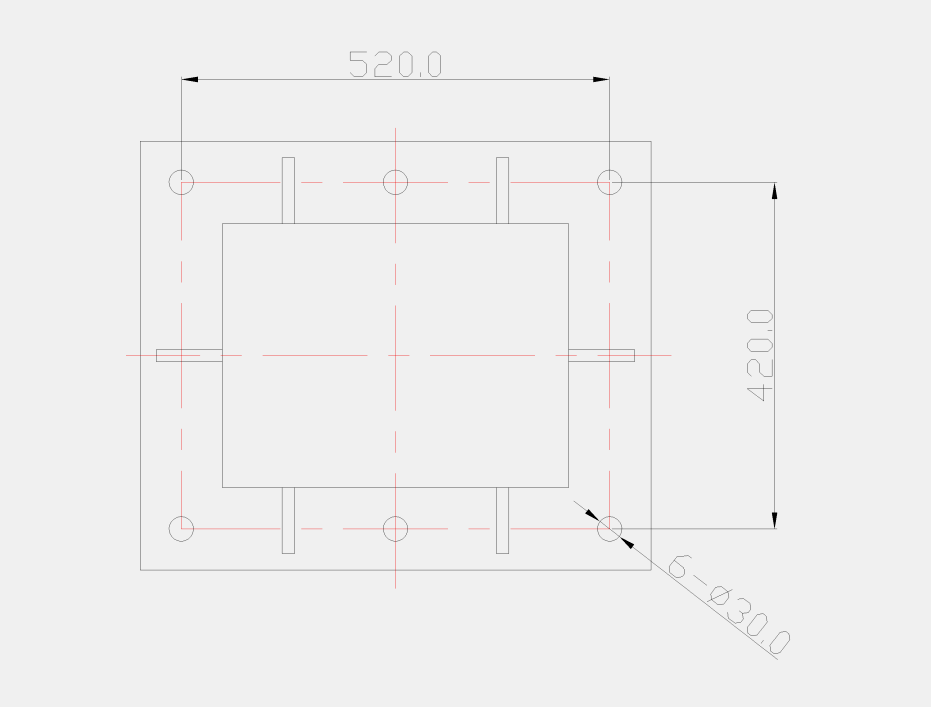

圖3安全預警終端底座連接圖

3
系統流程

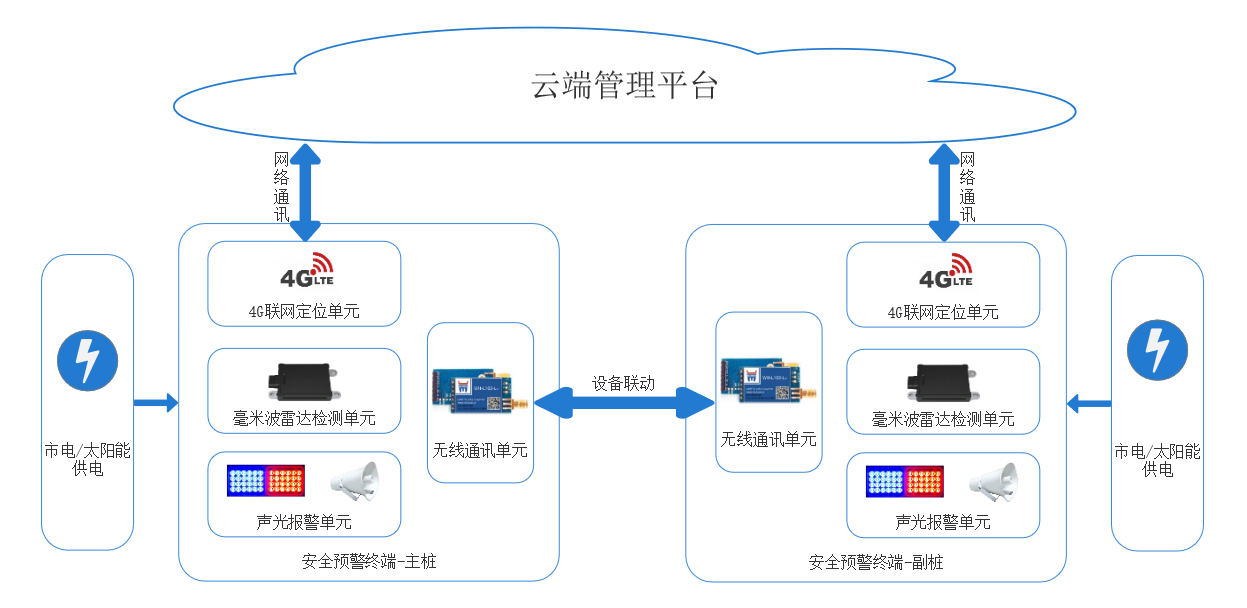

圖4系統框架圖

如圖4所示，最小系統由一對道路安全預警終端與一套云端管理平臺共同組成。系統工作流程：

u 終端由市電/太陽能供電，當毫米波雷達檢測到盲區有車輛駛來，自動計算車輛行駛速度并在情報板上實時顯示；

u 終端通過4G網絡將設備位置與檢測車輛速度上傳至管理平臺，使得中心實時感知交通斷面通行狀態；

u 同時通過無線通訊單元告知對向設備，有車輛駛?cè)耄?/span>

u 對向設備聲光報警提示對向來車，同時在情報板上進行文字提示。

4 系統特點

2 一體化結構設計，美觀、壽命長、安裝維護方便。

2 多種供電方式，滿足不同場景使用。

2 云端互聯，支持顯示遠程顯示內容修改，支持遠程OTA，為交調提供數據支撐。

2 探測精度高，探測距離遠，最 高可達300米，提前預警預留充足反應時間，降低通行風險。

2 無線雙機通訊，傳輸時延低，感知靈敏度高；

2 聲光立體警示，320mm*1600mm雙色大屏顯示，高音喇叭，警示效果強。

2 支持車輛速度檢測，超速判定，采用不同的顏色字體進行速度提示。

5 典型應用

5.1 彎道預警

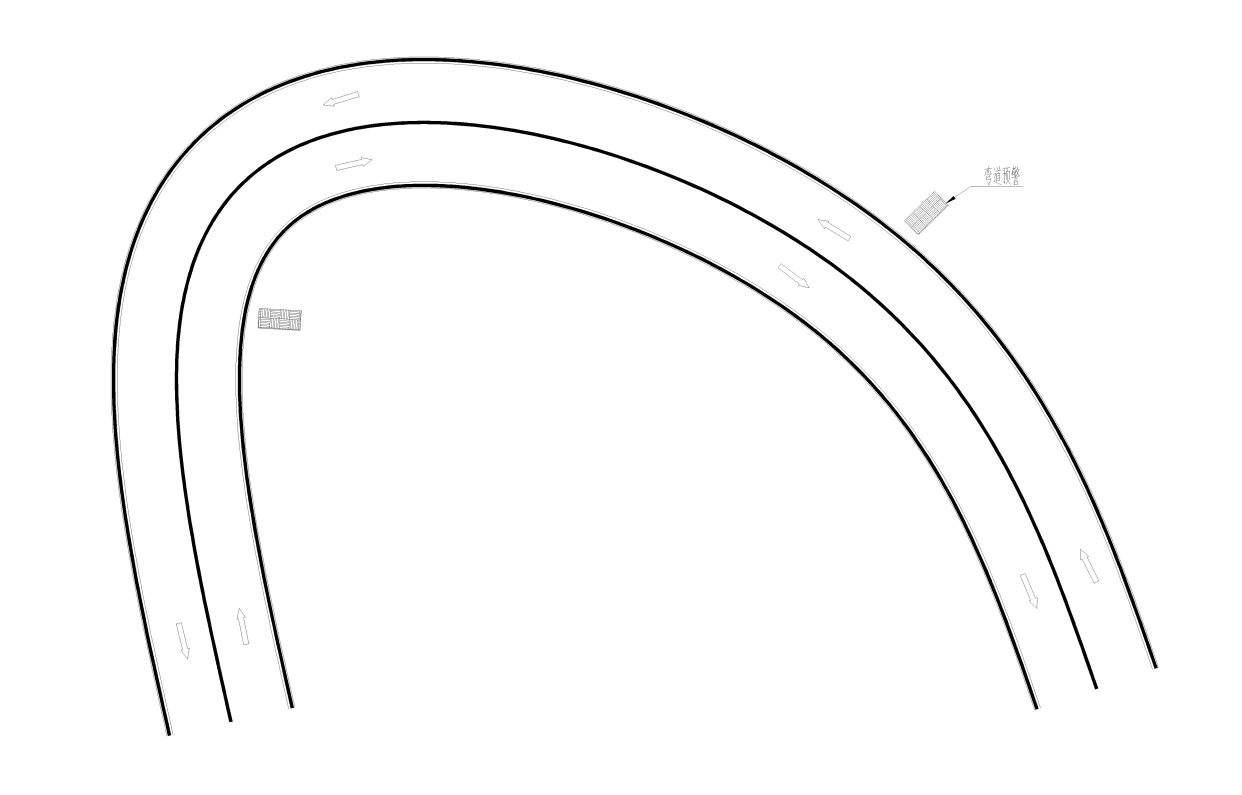

圖5 彎道預警安裝示意圖

5.2 T形平交路口預警

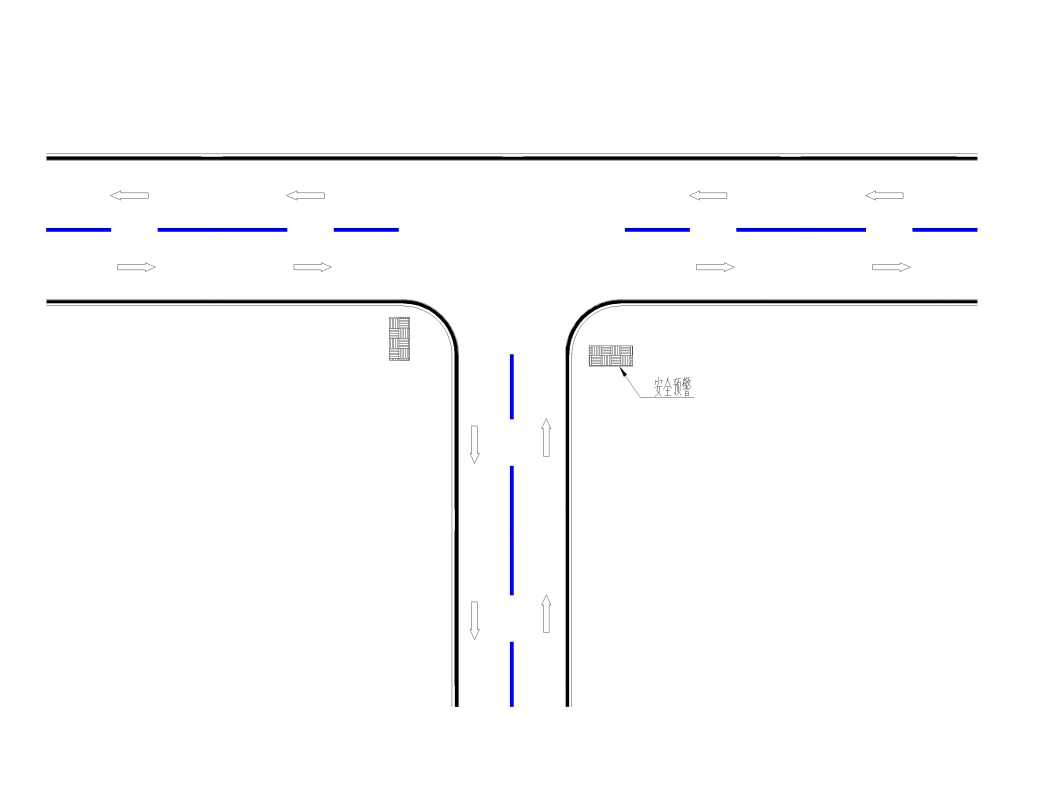

圖6  T型平交路口安裝示意圖

5.3 十字平交路口預警

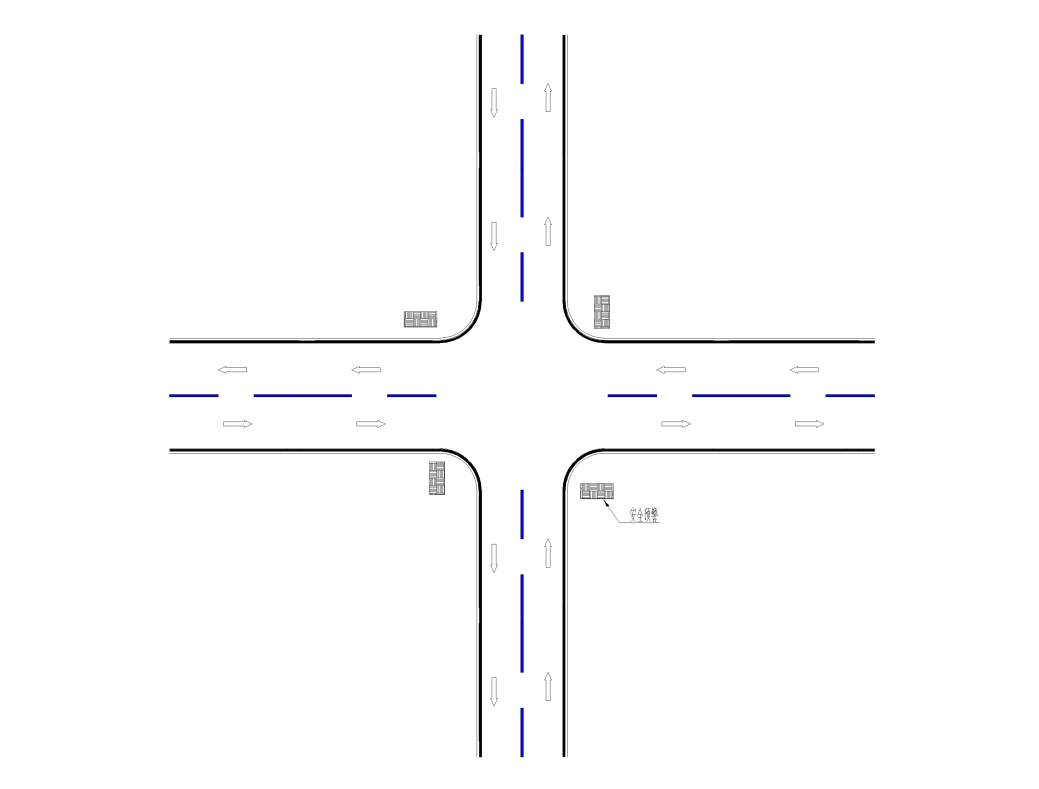

圖7 十字平交路口安裝示意圖
